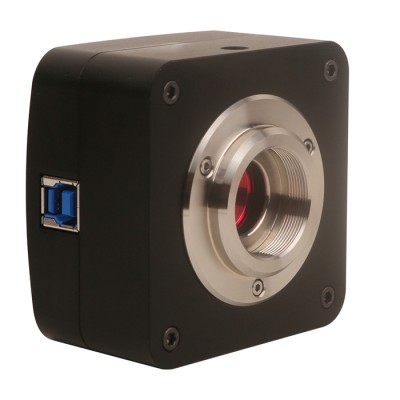

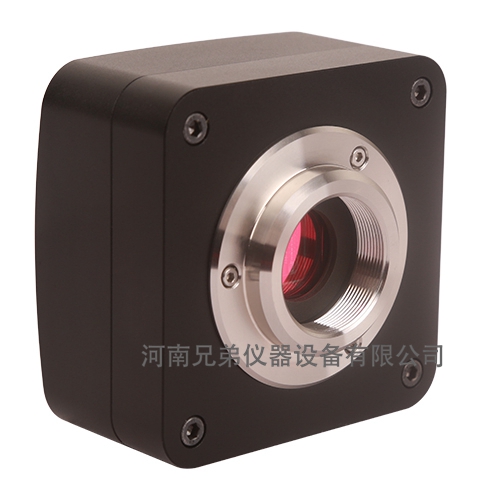

400-150-1718UHCCD05000KPA顯微鏡攝像頭
采用SONY Super HAD技術的C接口CCD相機，分辨率有0.8M~5.2M等多種;
CNC鋁合金精密外殼;
FPGA控制支持長達4分鐘長曝光，保證捕獲弱熒光圖像;
USB2.0接口確保高傳輸速率;
Ultra-Fine顏色引擎確保顏色精準再現;
隨相機提供高級視頻與圖像處理應用軟件ToupView;
提供Windows/Linux/OSX多平臺SDK;
支持原生C/C++, C#, Directshow, Twain API;
|
UHCCD：明顯光學UHCCD是一種超高性能CCD相機。采用了Sony超高性能的HAD CCD傳感器(Ultra-high performance HAD CCD)。HAD傳感器是在N型基板，P型，N+2極體的表面上，加上正孔蓄積層這一SONY獨特結構。由于這層正孔蓄積層，大大降低了傳感器表面暗電流。Sony的HAD技術指的，在N型基板上設計電子可通過的垂直型隧道，使得開口率提高，換句話說，是提高了感光度。在80年代初期，索尼將其用在可變速電子快門產品中，拍攝移動快速物體也可獲得清晰的圖像。UHCCD采用USB2.0作為數據傳輸接口。 |
| 訂購代碼 | 傳感器型號/尺寸 | 像素(μm) |
G光靈敏度 暗電流 |
FPS/分辨率 | 合并模式 | 曝光時間 |
|---|---|---|---|---|---|---|
|
UHCCD05000KPA |
ICX282AQ(C) 2/3" (8.70x6.53) |
3.4x3.4 |
280mv with 1/30s |
4.5@2560x1920 |
1x1,2x2 |
0.203ms~60ms |
| 硬件其他配置信息 | |
|---|---|
|
光譜響應范圍 |
380-650nm (有紅外截止濾光片情況下) |
|
白平衡 |
ROI 白平衡/手動Temp-Tint調整 |
|
色彩還原技術 |
Ultra-Fine顏色處理引擎 |
|
捕獲/控制API |
原生 C/C++, C#, Directshow, Twain, Labview |
|
記錄方式 |
圖像和視頻 |
|
制冷方式* |
自然冷卻 |
| 相機工作環境 | |
|
工作溫度（攝氏度） |
-10℃~ 50℃ |
|
貯存溫度（攝氏度） |
-20℃~ 60℃ |
|
工作濕度 |
30~80%RH |
|
貯存濕度 |
10~60%RH |
|
供電電源 |
相機通過USB接口供電 |
| 軟件運行環境 | |
|
操作系統 |
Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit) |
|
計算機配置 |
CPU: Intel Core 2 2.8GHz 或更高 |
|
內存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
顯示器:17”或以上 |
|
|
CD-ROM |
|
| UHCCD系列C接口USB2.0 CCD相機外形尺寸示意圖（點擊放大）。相機殼體由堅硬鋅鋁合金機械加工而成，確保重負荷情況沖擊。相機傳感器的前端安裝有高品質的IR-CUT，主要起到濾除成像中的紅外光波，同時保護相機傳感器作用。相比其他工業相機，明顯光學的相機無運動部件以確保相機堅固可靠、經久耐用，同時不存在由于運動部件抖動而引發的成像模糊。 |
|

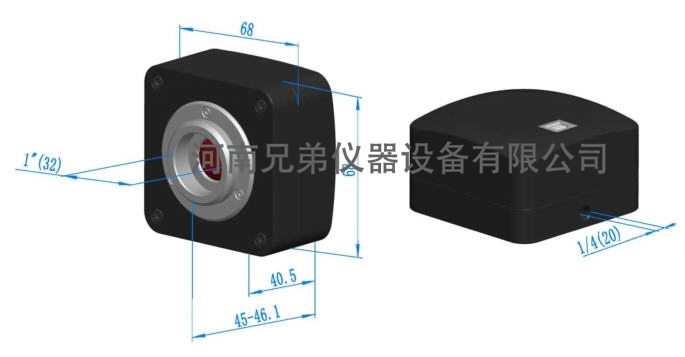

| UHCCD系列C接口USB2.0 CCD相機外形尺寸圖 |
|

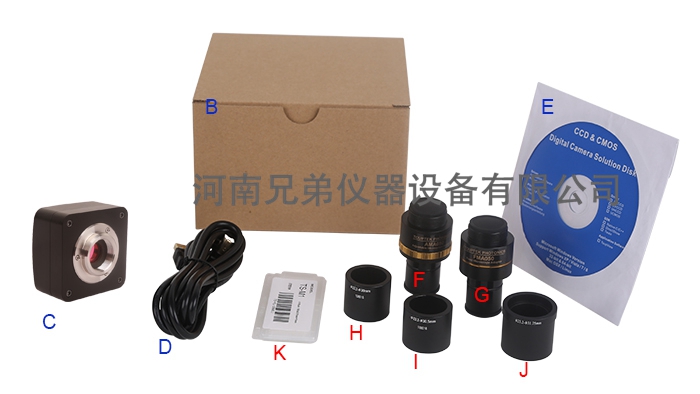

| UHCCD系列相機包裝清單 |
| 標準包裝清單 | ||||
|---|---|---|---|---|
|
A |
包裝箱規格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/紙箱)，上圖中未給出 |
|||
|
B |
包裝盒規格：L:15cm W:15cm H:10cm （0.67~0.80公斤/每盒) |
|||
|
C |
UHCCD系列C接口USB2.0相機 |
|||
|
D |
高速USB2.0 A公到B公鍍金頭數據線/2.0m |
|||
|
E |
CD (Driver & utilities software, ?12cm) |
|||

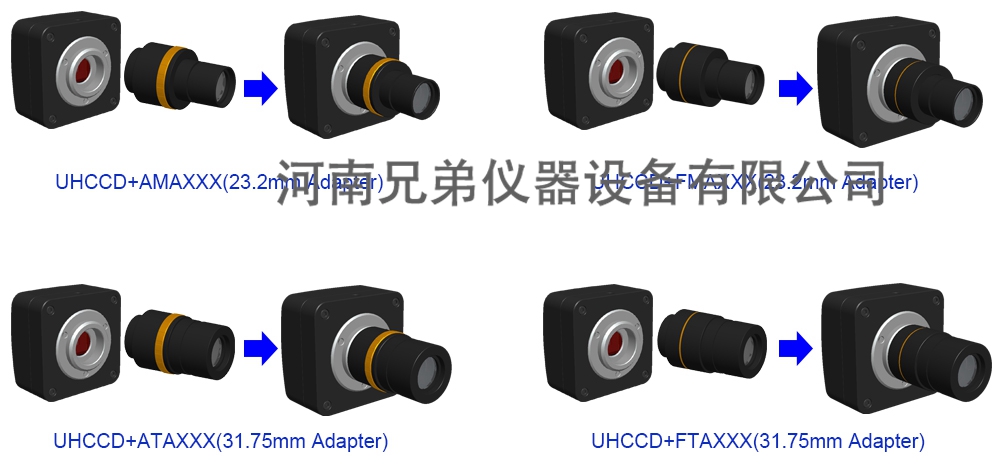

| 可選附件 | ||||
|
F |
可調焦式目鏡筒適配器 |
C接口轉 Dia.23.2mm目鏡筒 |
108001/AMA037 |
|
|
C接口轉 Dia.31.75mm目鏡筒 |
108008/ATA037 |
|||
|
G |
固定式目鏡筒適配器
|
C接口轉 Dia.23.2mm目鏡筒 |
108005/FMA037 |
|
|
C接口轉 Dia.31.75mm目鏡筒 |
108011/FTA037 |
|||
| 注意： 對F和G選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 明顯光學的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器; | ||||
|
H |
108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 |
|||
|
I |
108016(Dia.23.2mm to 30.5mm環)/ 用于直徑30.5mm目鏡筒轉接環 |
|||
|
J |
108017(Dia.23.2mm to 31.75mm環)/ 用于直徑31.75目鏡筒轉接環 | |||
|
K |
測微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
|
應用 |
圖例 |
|
|---|---|---|
|
C接口相機 |
|
機器視覺; 醫學成像; |
|
顯微鏡電子目鏡 |
|
|
|
望遠鏡電子目鏡 |
||
UHCCD05000KPA顯微鏡攝像頭
