400-150-1718XCAM1080PHAHDMI+USB多輸出顯微鏡攝像頭
采用高靈敏度CMOS傳感器的多合1( HDMI+USB+SD卡) C接口相機;
HDMI & USB可實現同時輸出;
內嵌鼠標控制;
內嵌圖像捕獲與視頻錄像到SD卡的功能;
內嵌鼠標操控的控制面板;
內嵌縮放、鏡像、比較、凍結、十字絲、瀏覽等鼠標操控工具條;
內嵌圖像、視頻瀏覽，顯示與播放功能;
Ultra-Fine顏色引擎確保顏色精準再現;
隨相機提供高級視頻與圖像處理應用軟件ToupView;
提供Windows/Linux/OSX多平臺標準UVC SDK;
CNC外殼一次成型設計與加工;
|
XCAM：XCAM相機設計的一款包含多種相機接口（HDMI+SD卡的USB接口，這里XCAM的X表示多接口的意思）的CMOS相機，它采用超高性能的CMOS傳感器。相機即可以直接連接到HDMI顯示器，還可以同時連接到電腦，更可以將圖像同視頻保存在SD卡中供現場分析與后繼研究。 XCAM最大的特點是相機本身就是一款微型電腦，可以將控制相機的各項功能以控制面板的形式直接顯示在HDMI顯示器上，更進一步，用戶可以用USB鼠標接口的鼠標直接對相機的各項參數進行操控。另外HDMI顯示界面底部還有各種工具條按鈕供用戶進行操作。 將鼠標拔下，將該USB接口連接到電腦，則該XCAM相機又是一臺USB接口相機，用戶可以用隨機軟件ToupView或ToupLite直接實現對相機的控制。XCAM相機可以用于工具現場檢測、顯微鏡觀測等。 |
| 訂購代碼 | 傳感器型號/尺寸 | 像素(μm) |
G光靈敏度 暗電流 |
FPS/分辨率 | 合并模式 | 曝光時間 |
|---|---|---|---|---|---|---|
|
XCAM1080PHA |
1080P/Sony IMX236(C) |
2.8x2.8 |
510 mv with 1/30s |
60@1920x1080 |
1x1 |
0.1ms~999ms |
| 接口與按鍵功能 | |||||
|---|---|---|---|---|---|
|
|
USB |
USB相機或USB鼠標 |
|||
|
HDMI |
HDMI輸出 |
||||
|
DC12V |
12V電源輸入 |
||||
|
SD |
SD卡插槽 |
||||
|
ON/OFF |
On/Off電源開關 |
||||
| LED | 電源開指示燈 | ||||
| HDMI輸出其他參數 | |||||
| UI操作 | 通過USB接口鼠標實現 | ||||
| 圖像捕獲 | 以調整形式保存SD卡中 | ||||
| 視頻錄像 | 以1080P分辨率，30fps速度保存在SD卡中 | ||||
| 相機控制面板功能 | 包括了曝光、增益、白平衡、顏色調整, 銳度與去噪控制 | ||||
| 工具欄 | 包括縮放、鏡像、比較、凍結、十字絲、瀏覽等函數 | ||||
| USB接口其他參數 | |||||
| 白平衡 | 自動白平衡 | ||||
|
顏色技術 |
Ultra-Fine顏色引擎(USB) |
||||
|
捕獲/控制API |
標準UVC（ Windows/Linux/Mac(USB)） |
||||
|
記錄機制 |
靜態圖像或視頻(USB) |
||||
| 軟件環境(USB2.0接口接計算機) | |||||
|
操作系統 |
Microsoft® Windows® XP /Vista /7/8/8.1(32 & 64 bit) |
||||
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
||||
|
內存: 4GB或更多 |
|||||
|
USB接口: USB2.0高速接口 |
|||||
|
顯示器: 19”或更大 |
|||||
|
CD-ROM |
|||||
| 相機工作環境 | |||||
|
工作溫度（攝氏度） |
-10~ 50 |
||||
|
貯存溫度（攝氏度 |
-20~ 60 |
||||
|
工作濕度 |
30~80%RH |
||||
|
保存濕度 |
10~60%RH |
||||
|
電源 |
DC 12V/2A 適配器 |
||||
| 相機尺寸 | |||||
|
長度 x 寬度 x 高度 |
78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”) |
||||
|
運輸重量 |
0.47 kg (1.0lbs) |
||||

|
|

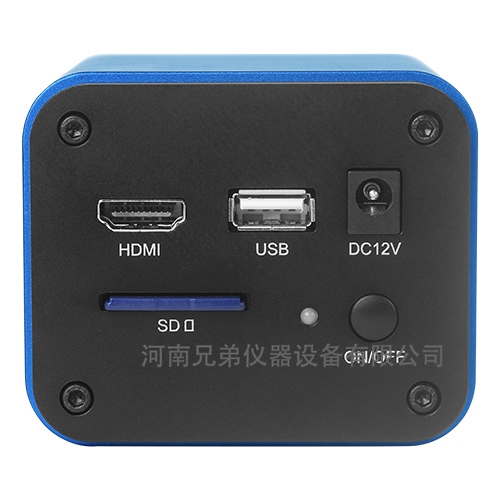

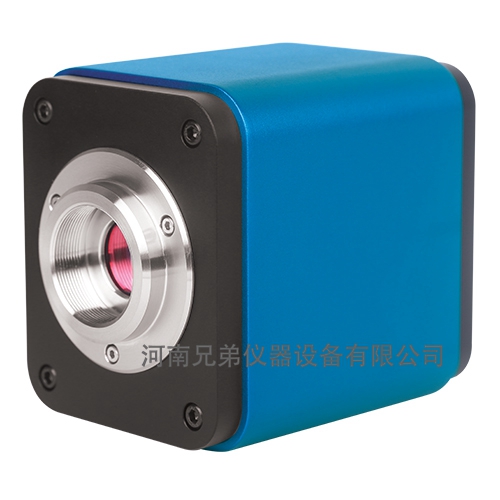

| HDMI+USB前端C接口 | HDMI+USB相機背面 |
|
|

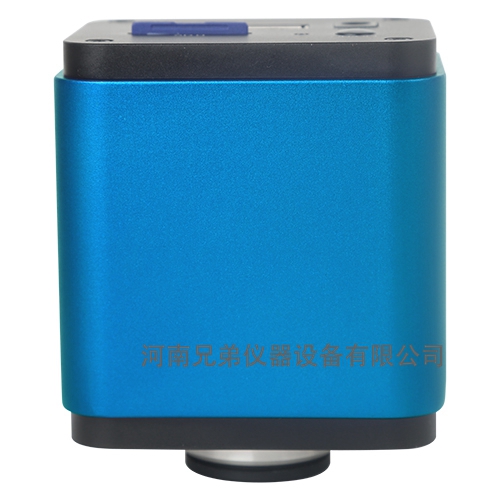

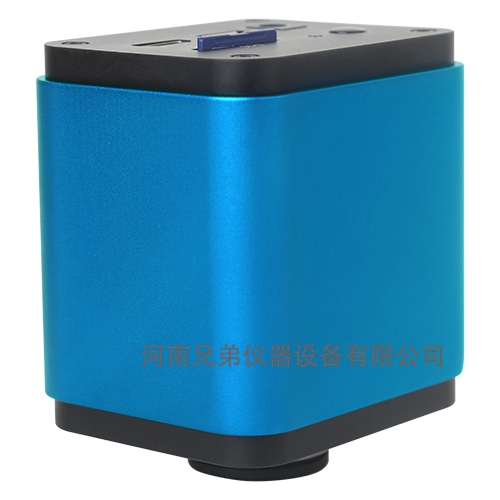

| 正視圖 | 側視圖 |
|
|

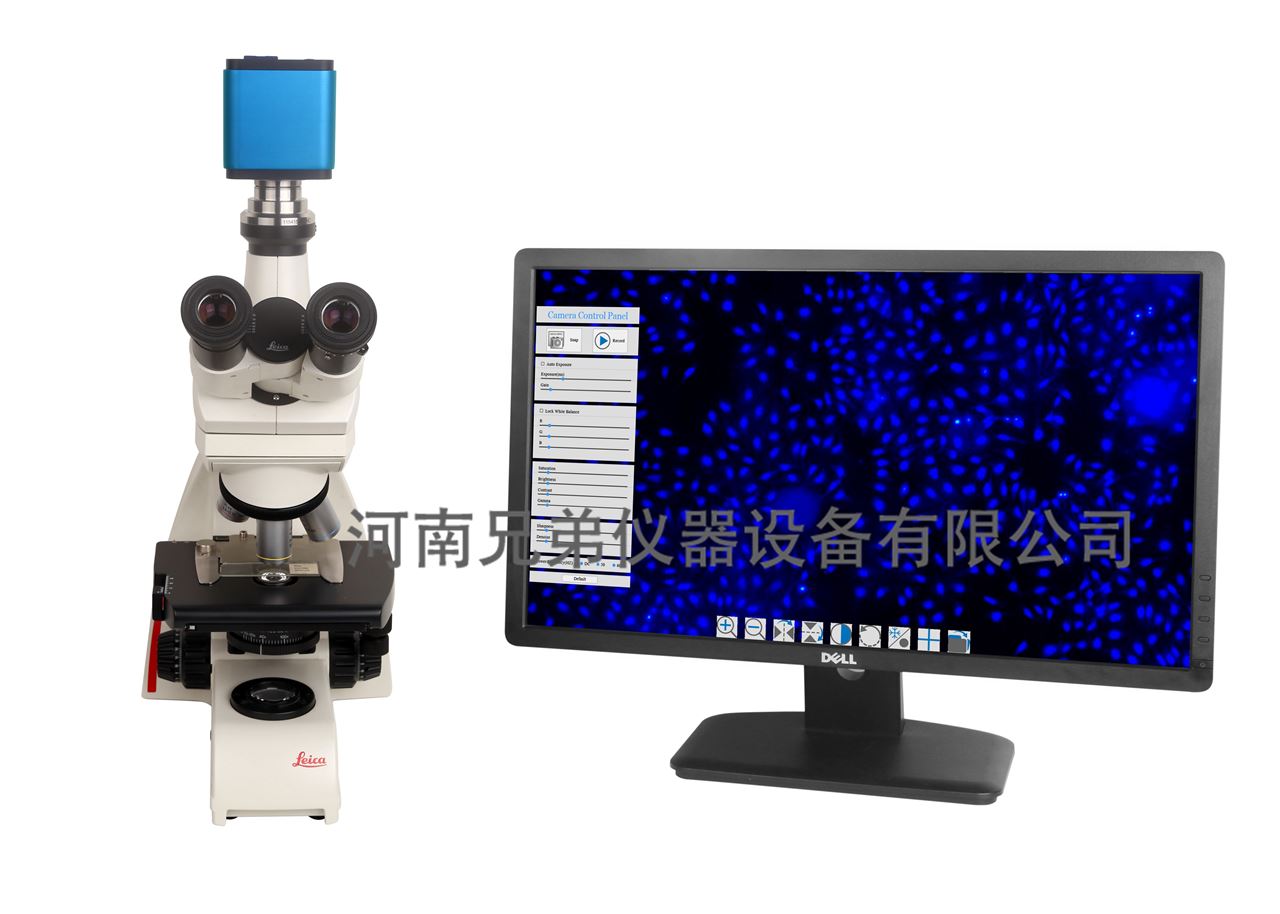

| HDMI+USB相機與顯微鏡的連接 | |
|
|

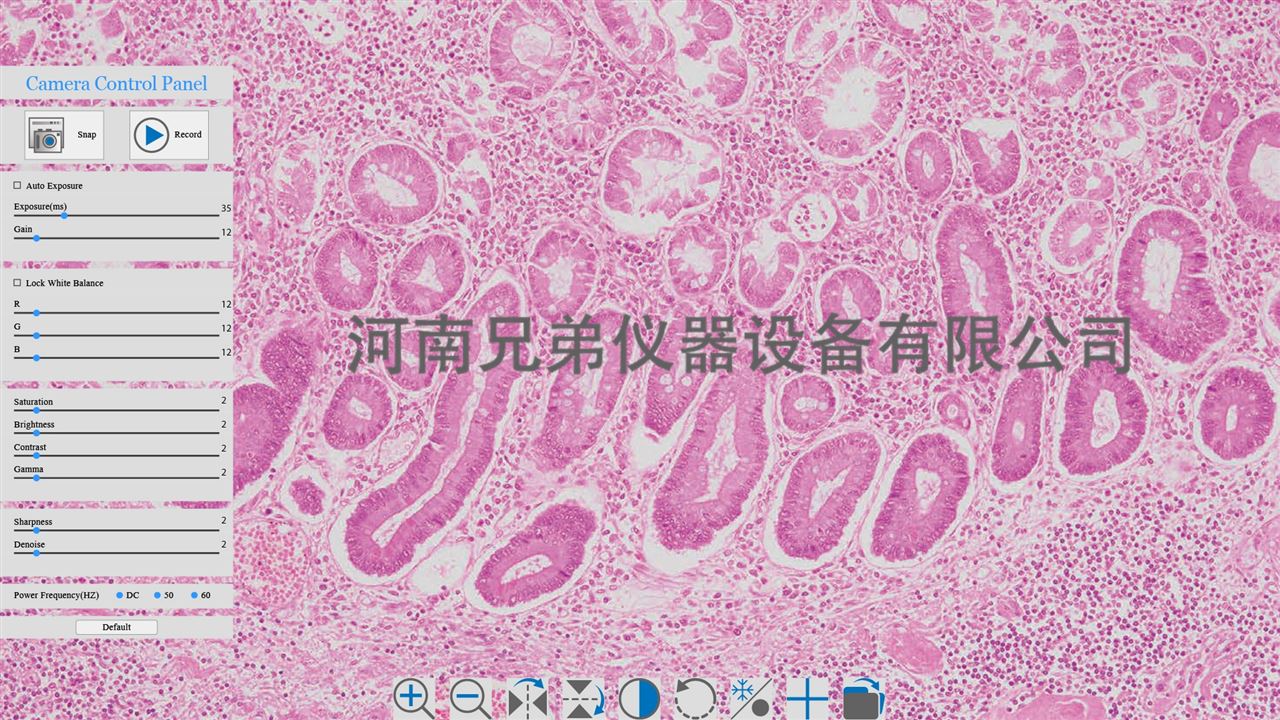

| HDMI+USB相機操控界面 | |
? 科學研究、數碼教學 (示教，演示以及學術交流);
? 數字實驗室, 醫學研究;
? 工業視覺(PCB檢測, IC質量控制);
? 醫學治療 (病理學觀測);
? 食品 (微生物菌落觀察計數);
? 航空、軍事;
|

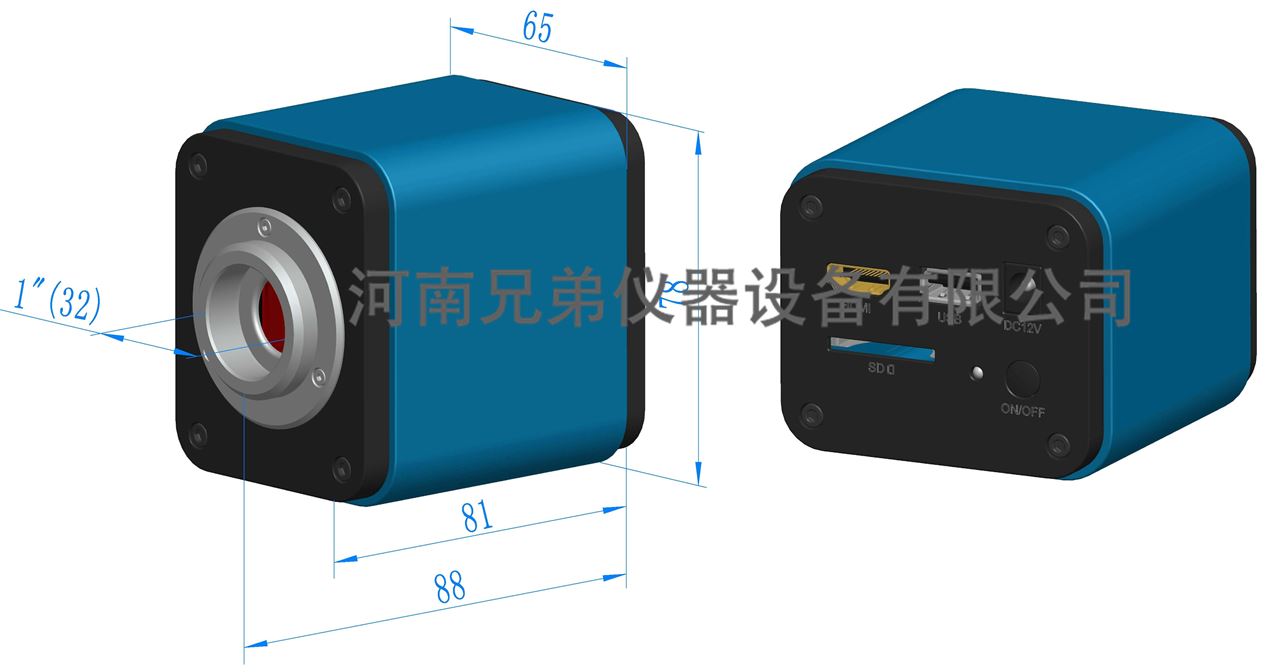

| XCAM1080PHA C接口HDMI+USB CMOS相機外形尺寸 |
|

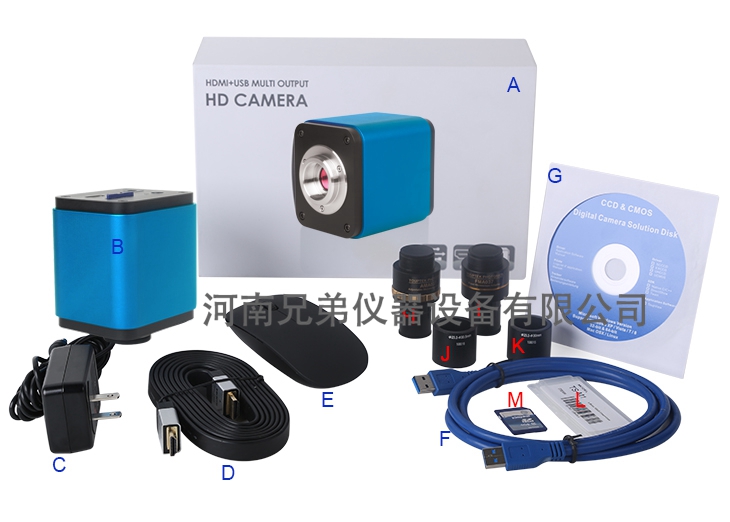

| XCAM1080PHA 相機裝箱清單 |
| 標準裝箱清單 | ||||
|---|---|---|---|---|
|
A |
相機包裝盒規格 : L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.55公斤/每盒) |
|||
|
B |
XCAM1080PHA 相機 |
|||
|
C |
電源適配器: 輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A 美標： 型號: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI標準：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS標準：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A級輕工業標準 歐標： 型號:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI標準：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS標準：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A級輕工業標準 |
|||
| D | HDMI線 | |||
| E | USB鼠標 | |||
|
F |
高速USB2.0 A公A公鍍金頭數據線/2.0m |
|||
|
G |
CD (驅動與應用程序, ?12cm) |
|||
| 可選附件 | ||||
|
F |
可調焦式目鏡筒適配器 |
C接口轉 Dia.23.2mm目鏡筒 |
108001/AMA037 |
|
|
C接口轉 Dia.31.75mm目鏡筒 |
108008/ATA037 |
|||
|
G |
固定式目鏡筒適配器
|
C接口轉 Dia.23.2mm目鏡筒 |
108005/FMA037 |
|
|
C接口轉 Dia.31.75mm目鏡筒 |
108011/FTA037 |
|||
| 注意： 對F和G選項, 請先確定你的相機型號(C接口，顯微鏡相機或望遠鏡相機), 工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器; | ||||
|
H |
108015(Dia.23.2mm to 30.0mm環)/用于直徑30mm目鏡筒轉接環 |
|||
|
I |
108016(Dia.23.2mm to 30.5mm環)/ 用于直徑30.5mm目鏡筒轉接環 |
|||
|
J |
108017(Dia.23.2mm to 31.75mm環)/ 用于直徑31.75目鏡筒轉接環 | |||
|
K |
測微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
