旋毛蟲檢測儀檢驗顯微投影儀的制作方法
技術領域：
本實用新型涉及一種旋毛蟲檢驗顯微投影儀，屬于肉品衛生檢驗的豬肉旋毛蟲病的檢測儀器。
豬肉旋毛蟲是能經肉感染人的惡性寄生蟲病，每宰必檢。目前采用顯微鏡檢驗速度慢，每次只能看一個肉樣標本壓片的1/5，需經過五次才能看完一個壓片。但是檢疫員看顯微鏡時間一長，眼睛疲勞發花，視物不清，檢出率下降，影響了檢驗效果。人們一旦食用了漏檢的病豬肉，其后果是可想而知的。如94年我省大理州風儀鎮一頭豬肉旋毛蟲病未檢出致使350人集體宴席而引起感染住院治療。95年哈爾濱市發生重大食肉中毒傷亡事故引起了黨中央領導的極大重視，國務院緊急通知要求全國各省解決肉品衛生問題，實行“定點屠宰，到點檢疫”。肉品是鮮活消費品，從屠宰加工到群眾食用時間短暫，有的僅1～2小時，而集中檢疫時間短數量大，要求檢疫要能適應高速屠宰流水線作業的速度，因此僅靠目前的顯微鏡進行檢驗，遠遠適應不了要求。
為適應對豬肉旋毛蟲檢驗的需要，并在提高檢驗速度的前提下保證檢疫質量，本實用新型提供一種旋毛蟲檢驗顯微投影儀，將顯微鏡與投影儀有機地結合在一塊，擴大了鏡頭視野，一次就可檢驗完一個肉樣壓片標本，既加快了檢疫速度，保證了檢疫質量，又減輕了檢疫人員的工作量。
上述目的是這樣實現的采用了聚光燈經集光鏡強聚光后形成的集光束穿透載物臺上被檢肉樣，再進入視場較大的顯微放大鏡頭，然后再經折射放大，被檢肉樣放大幾十倍在投影屏上清晰成像。如果被檢肉樣中有旋毛蟲寄生，便會在屏幕上出現。檢疫員在進行檢疫時只須把被檢肉樣置于鏡頭下載物臺上，不斷移動夾于玻璃片之間每頭豬肉規定檢驗的12個米粒大的壓片(與顯微鏡檢驗操作相同)。不同的是檢驗時檢疫員的眼睛不必看顯微鏡，而是雙眼很自然地看40cm前顯示屏(投影屏)上一個米粒大被放大幾十倍后的被檢肉樣的成像，一次看完再移動玻片看另一個被檢肉樣，直到看完12個被檢肉樣。
旋毛蟲檢驗顯微投影儀，采用大視場的顯微放大和折射放大，使一個米粒大被檢肉樣放大幾十倍成像在投影屏上一次看完，而同樣放大倍數的顯微鏡檢驗一個肉樣壓片，需要五次轉換顯微鏡視野才能看完，因此使檢驗速度加快了五倍以上。且一個壓片一次在投影屏上成像一次看完，無漏檢現象。而用顯微鏡檢驗需要轉換視野，難免發生漏看或重看，降低了檢出率和檢驗速度。同時檢疫員長期在顯微鏡下工作，易產生疲勞，影響檢疫質量，采用該投影儀卻可避免上述問題，而且結構簡單，整體性好，易操作，保證了檢驗質量。

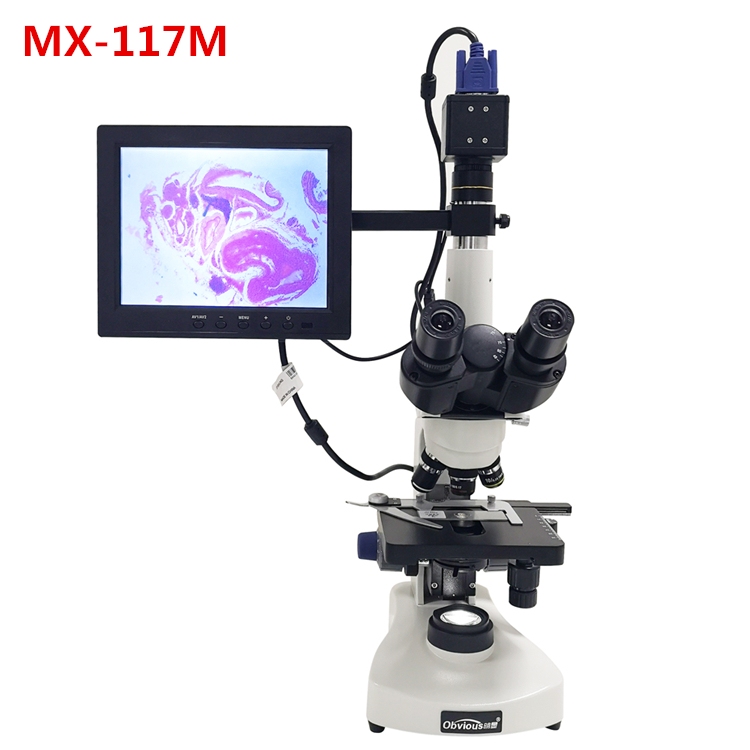

MX-117M旋毛蟲檢測儀技術參數
一、主要技術規格
|
機械筒長 |
160mm |
|
共軛距離 |
195 mm |
|
觀察頭 |
鉸鏈?zhǔn)饺款^，30°傾斜，瞳距48-75mm |
|
目鏡 |
線視場18mm |
|
物鏡轉換器 |
內向式四孔轉換器 |
|
物鏡 |
消色差物鏡4×，10×，40×、100× |
|
調焦機構 |
同軸粗微調焦機構，微調格值0.004mm，粗調、微調范圍24mm |
|
聚光鏡 |
阿貝式，NA=1.25 |
|
載物臺 |
雙層活動平臺，尺寸132×142mm，移動范圍75×40mm |
|
照明 |
3WLED燈 |
二、MX-117M旋毛蟲檢測儀目鏡、物鏡
- 1. 物鏡
|
放大倍數 |
數值孔徑（NA） |
蓋波片厚度 |
焦距f（mm） |
工作距 |
工作方式 |
|
4× |
0.10 |
0.17 |
31.05 |
18 |
干 |
|
10× |
0.25 |
0.17 |
17.13 |
6.5 |
干 |
|
40× |
0.65 |
0.17 |
4.65 |
0.53 |
干 |
|
100× |
1.25 |
0.17 |
2.906 |
0.13 |
油 |
- 2. 目鏡
|
類別 |
放大率 |
焦距f（mm） |
線視場（mm） |
|
平場目鏡 |
10× |
24.95 |
Φ18 |
- 3. 目鏡、物鏡組合后的總放大率：
|
目鏡 |
10× |
10× |
10× |
10× |
|
物鏡 |
4× |
10× |
40× |
100× |
|
總放大率 |
40× |
100× |
400× |
1000× |
MX-117M旋毛蟲檢測儀
|
產品名稱 |
規 格 |
配 置 |
|
MX-117M |
||
|
顯 微 鏡 主 體 |
主機機架 |
● |
|
雙層活動平臺 |
● |
|
|
聚光鏡支架 |
● |
|
|
觀 察 系 統 |
鉸鏈?zhǔn)饺跨R筒 |
● |
|
1X攝像附件 |
● |
|
|
攝影連接裝置 |
● |
|
|
0.5X可調焦適配器 |
● |
|
|
聚 光 鏡 |
明場聚光鏡帶可變光欄 NA=1.25阿貝式聚光鏡 |
● |
|
轉 換 器 |
四孔 |
● |
|
光 源 |
3WLED燈 |
● |
|
備用50T250V2A (或500mA)保險管 |
● |
|
|
目 鏡 |
10×平場目鏡 |
●/2 |
|
物 鏡 |
消色差物鏡4× |
● |
|
消色差物鏡10× |
● |
|
|
消色差物鏡40× |
● |
|
|
消色差物鏡100×（油、彈簧） |
● |
|
|
濾 色 片 |
綠色X香柏油 |
● |
|
防 塵 罩 |
1 |
● |
|
電 源 線 |
2 |
● |
|
顯微鏡相機 |
最高有效像素1920*1080 清晰度1200TVLine |
● |
|
顯示器 |
8寸屏： 供電：DC12V，400mA 分辨率：1024*768 |
● |
注意：“●”為標準配件
