NP-800RF技術規格

光學系統

無限遠光學系統

觀察系統

鉸鏈?zhǔn)饺跨R筒，30°傾斜，瞳距48-75mm

目鏡

EW10X/22平場目鏡

十字分劃平場目鏡、十字平場目鏡、網格平場目鏡

無應力平場消色差物鏡

5X/0.12/∞/-

WD 15.5mm

10X/0.25/∞/-

WD 10.0mm

20X/0.4/∞/0

WD 5.8mm

50X/0.75/∞/0

WD 0.32mm

100X/0.8/∞/0

WD 2mm

轉換器

內向式五孔轉換器，中心可調

檢偏裝置

0°-360°轉動式檢偏器，最小刻度0.1°

錐光觀察裝置

正象鏡檢與錐光鏡檢可切換，可調焦

光程補償器

λ試板（一級紅），1/4λ試板，石英楔子試板

圓型旋轉載物臺

直徑Φ170mm，中心可調，360°刻度，刻度格值1°，游標格值6'，45°定位旋轉

移動尺

移動范圍30mmX40mm

調焦系統

同軸粗微調焦機構，調焦范圍32mm，微調格值0.001mm，粗動行程每圈37.7mm，微動行程每圈0.1mm

起偏裝置

反射：固定式

照明系統

反射照明 24V/100W鹵素?zé)簦炼瓤烧{(diào)節

濾色片

Φ25mm藍色濾色片

Φ25mm ND6中性濾色片

Φ25mm ND25中性濾色片

附件

攝像附件

0.01mm測微尺

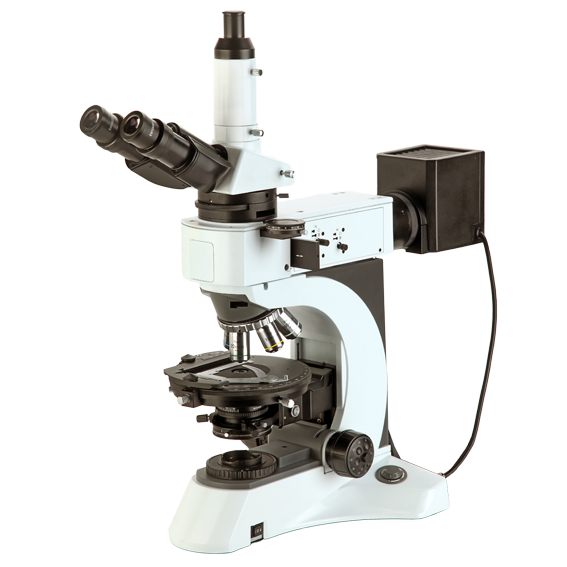

NP-800TRF技術規格

光學系統

無限遠光學系統

觀察系統

鉸鏈?zhǔn)饺跨R筒，30°傾斜，瞳距48-75mm

目鏡

EW10X/22平場目鏡

十字分劃平場目鏡、十字平場目鏡、網格平場目鏡

無應力平場消色差物鏡

5X/0.12/∞/-

WD 15.5mm

10X/0.25/∞/-

WD 10.0mm

20X/0.4/∞/0

WD 5.8mm

50X/0.75/∞/0

WD 0.32mm

100X/0.8/∞/0

WD 2mm

40X/0.65/∞/0.17

WD 0.54mm

100X/1.25/∞/0.17

WD 0.13mm

轉換器

內向式五孔轉換器，中心可調

檢偏裝置

0°-360°轉動式檢偏器，最小刻度0.1°

錐光觀察裝置

正象鏡檢與錐光鏡檢可切換，可調焦

光程補償器

λ試板（一級紅），1/4λ試板，石英楔子試板

圓型旋轉載物臺

直徑Φ170mm，中心可調，360°刻度，刻度格值1°，游標格值6'，45°定位旋轉

移動尺

移動范圍30mmX40mm

聚光鏡

NA0.9/0.25無應力擺出式聚光鏡

調焦系統

同軸粗微調焦機構，調焦范圍32mm，微調格值0.001mm，粗動行程每圈37.7mm，微動行程每圈0.1mm

起偏裝置

透射：360°旋轉，0°位置可調整

反射：固定式

反射照明 24V/100W鹵素?zé)簦炼瓤烧{(diào)節

透射照明 24V/100W鹵素?zé)?，亮度可調節

濾色片

Φ45mm藍色濾色片

Φ45mm ND6中性濾色片

Φ45mm ND25中性濾色片

Φ25mm藍色濾色片

Φ25mm ND6中性濾色片

Φ25mm ND25中性濾色片

附件

攝像附件

0.01mm測微尺
